当PCB被推向极限，我们如何确保它不“掉链子”？

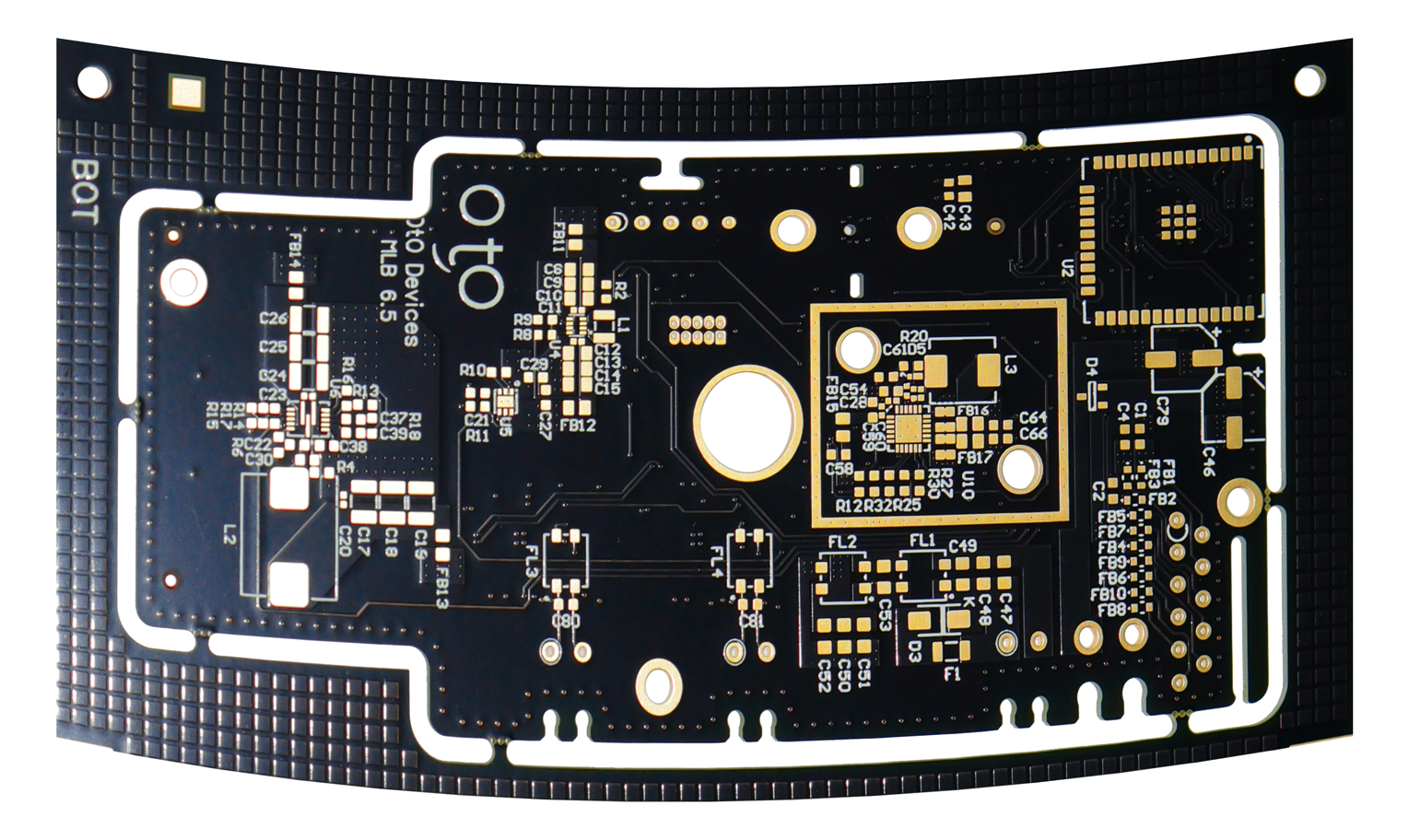

在航空航天、汽车和国防等关键领域，印制电路板（PCB）早已不再是简单的互连平台。它已成为电子系统的性能驱动力——同时，也必须在极其严苛的环境中维持数十年的无故障运行。

I-Connect007近日发布了其六集播客系列《PCB材料：电子产业的支柱与未来》的。本期由主持人Marcy LaRont与Isola公司战略市场总监Laura Martin展开深度对话，共同探讨了当PCB被推向极限时，“可靠性”究竟意味着什么，以及工程师应如何重新思考材料选择与设计策略。

    可靠性，不再由单一指标定义

长期以来，工程师在选择PCB材料时习惯性地盯着玻璃化转变温度（Tg）等传统指标。但Martin在播客中指出，这种思维方式已不足以应对当今的应用挑战。

真正的可靠性，取决于材料如何应对循环应变。

在航空航天、汽车电子和国防装备等场景中，PCB面临的并非单一应力，而是温度循环、振动、湿度等多重因素的耦合作用。发动机舱内150℃的高温、颠簸路况下10G的振动冲击、潮湿盐雾的长期腐蚀——这些极端条件共同考验着PCB的结构完整性和电气稳定性。

航空航天领域的PCB更是需要在-200℃至+260℃的极端温差、强辐射和高振动环境下稳定工作，其失效可能导致卫星失控、飞行器故障等灾难性后果，这绝非普通的消费电子PCB所能承受。

    三大可靠性威胁：湿度、振动与热循环

在航空航天和汽车电子领域，三大可靠性威胁始终存在：

1. 湿度：湿气会引发腐蚀、枝晶生长以及在导线和过孔之间产生导电泄漏。这种损伤往往缓慢积累，可能在设备部署数月后才显现，而非数小时。

2. 振动：发动机、飞行器表面、悬挂系统和推进系统产生的持续振动，会随时间推移导致焊点疲劳、连接器失效以及镀通孔裂纹。

3. 热循环：从高空的低温到发动机的高温，温度的剧烈波动给材料带来巨大应力。PCB层压板、铜箔、焊料和元器件的热膨胀系数各不相同，这种不匹配会产生机械应力、微裂纹，并最终导致失效。

特别强调了几个关键因素：Z轴膨胀、偏压湿气和各向异性行为。这些因素各自都会导致疲劳累积，进而引发失效。

超越传统指标的失效机制

传统上，工程师依靠Tg值来评估材料的耐热能力。但Martin指出，将材料推至其Tg极限附近，往往意味着可靠性的终结。

常见的失效机制包括：

镀通孔裂纹：在温度变化过程中，过孔和微孔会产生应力集中。铜镀层厚度不足或存在空隙会形成薄弱点，容易引发裂纹。当粘合强度无法承受热膨胀差异产生的剪切力时，铜层与介质层之间还会发生分层，损害信号完整性。

界面分层：基材与铜箔之间的分层会导致箔裂和桶裂。当基材产生应力时，通孔会抵抗这种变化，而这种抵抗的结果就是在电路板上形成桶状裂纹。

Martin在播客中呼吁：工程师必须采用更细致入微的材料选择方法，将重心放在应变管理和真实工况上，而非仅仅满足合规性要求。

如何设计高可靠性PCB？

面对恶劣环境的挑战，工程师可以从以下几个方面入手：

材料选择：选用高Tg、低CTE（热膨胀系数）的层压板，以及可控的叠层结构，以减少热载荷下的翘曲和开裂。航空航天级聚酰亚胺基板的Tg要求达到280℃以上，远超普通FR-4的130-170℃。

合理的元器件布局：将较重或较高的元器件靠近机械支撑点，避免在受振动影响的位置出现过长的无支撑引线。

表面处理与焊料合金：化学镀镍金等表面处理工艺搭配车规级焊料合金，可显著提升焊点的长期稳定性。

机械加固：对BGA器件采用底部填充，使用敷形涂层防潮，必要时使用灌封胶，以提升抗冲击和耐湿能力。

可靠性驱动的布局规则：包括增大环形环以防过孔开裂、针对潮湿环境增加爬电距离和电气间隙、将过孔远离受机械应力的焊盘等。

在测试中验证可靠性

设计再完美，最终仍需通过严苛的测试来验证。在航空航天领域，PCB需经历一系列极限考验：

热性能测试：在-196℃至+260℃区间进行1000次以上的温度循环，检测基板是否出现裂纹或分层；
机械应力测试：依据MIL-STD-810G标准，进行随机振动和50g机械冲击测试；
真空放气测试：在1×10⁻⁵Pa真空环境下，确保挥发物总量不超过1%，以防止污染精密光学器件；
绝缘与电气性能测试：在500VDC下测量层间绝缘电阻，要求达到1×10¹²Ω以上，远高于消费电子标准。

汽车电子领域同样遵循AEC-Q系列标准，车规级PCB必须在-40℃至150℃的温度范围内稳定工作，并满足零缺陷制造的严苛要求。

市场趋势与未来挑战

全球PCB市场正处于快速增长期。2024年，全球PCB市场规模约为783.3亿美元，预计到2033年将达到1217.2亿美元，年复合增长率约5.02%。其中，高可靠性PCB在航空航天、汽车电子、国防等领域的需求尤为旺盛。

随着电子产品向更高频率、更薄外形和更严苛环境迈进，材料选择已成为决定热稳定性、信号完整性和长期可靠性的关键因素。

“设计耐久性，而非仅仅满足合规性” ——这是Laura Martin在传递的核心信息，也应是每一位从事高可靠性电子设计的工程师铭记在心的准则。

当PCB被部署到航空航天、汽车和国防等关键领域，它不再是实验室中的精密组件，而是置身于温度剧烈波动、持续振动和湿气侵蚀的真实战场。在这样的环境中，可靠性不再是传统指标的简单堆砌，而是对材料应变管理能力和工程设计的全面考验。

正如Marcy LaRont所言：“理解材料在应力下的行为，是设计耐久性的关键。 ”
