PCB 阻焊桥的本质作用与追本溯源
技术核心：阻焊桥的本质
它是PCB阻焊层中，连接两个相邻阻焊开窗区域（也就是焊盘）的隔离结构，直观来看就是一条保留下来的阻焊油墨条带。从行业标准来看，其物理宽度通常不小于6mil（如下图1），尤其在表面贴装工艺（SMT）中，是防止细间距元件（比如IC封装）焊盘间出现焊接桥连的“关键防线”。
图1：两个阻焊开窗（焊盘）
小知识点：阻焊桥不只有绿色！根据电路板的用途，还有黑色、蓝色、红色等，颜色不影响功能，主要是为了区分产品或适配外观需求。比如高端电竞设备的电路板，常用黑色阻焊桥，看起来更有科技感。
从功能上看，它承担着三重作用：
电气隔离是首要功能。在回流焊或波峰焊过程中，熔融焊锡的表面张力极高，若无物理阻挡，极易在间距微小（如0.5mm pitch BGA或QFP）的相邻焊盘间形成锡桥，导致短路。阻焊桥作为一道绝缘坝体，直接阻断了焊锡流动路径。
提供爬电距离在高压或高湿环境中至关重要。即使在没有焊锡的情况下，相邻导体间也需要足够的绝缘距离以防漏电。阻焊桥通过增加沿面放电路径长度，提升了PCB的长期可靠性。
机械定位与辅助焊接作用常被忽视。清晰的阻焊边界构成了焊盘的“围墙”，有助于锡膏印刷和元件贴装时的视觉定位。同时，它能约束熔融焊锡的润湿范围，形成饱满、规整的焊点形态。
阻隔失效：从微观缺陷追溯根源
当样板出现阻焊桥问题时，系统的失效分析至关重要。常见的失效模式与原因如下：
桥连/短路：显微镜下观察，若锡桥跨越的阻焊桥区域平整完好，则问题在于阻焊桥宽度设计不足或锡膏量过多（如下图2）。若阻焊桥表面有焊锡浸润痕迹，则可能是阻焊桥高度不足或表面油墨拒焊性差，未能有效阻锡。

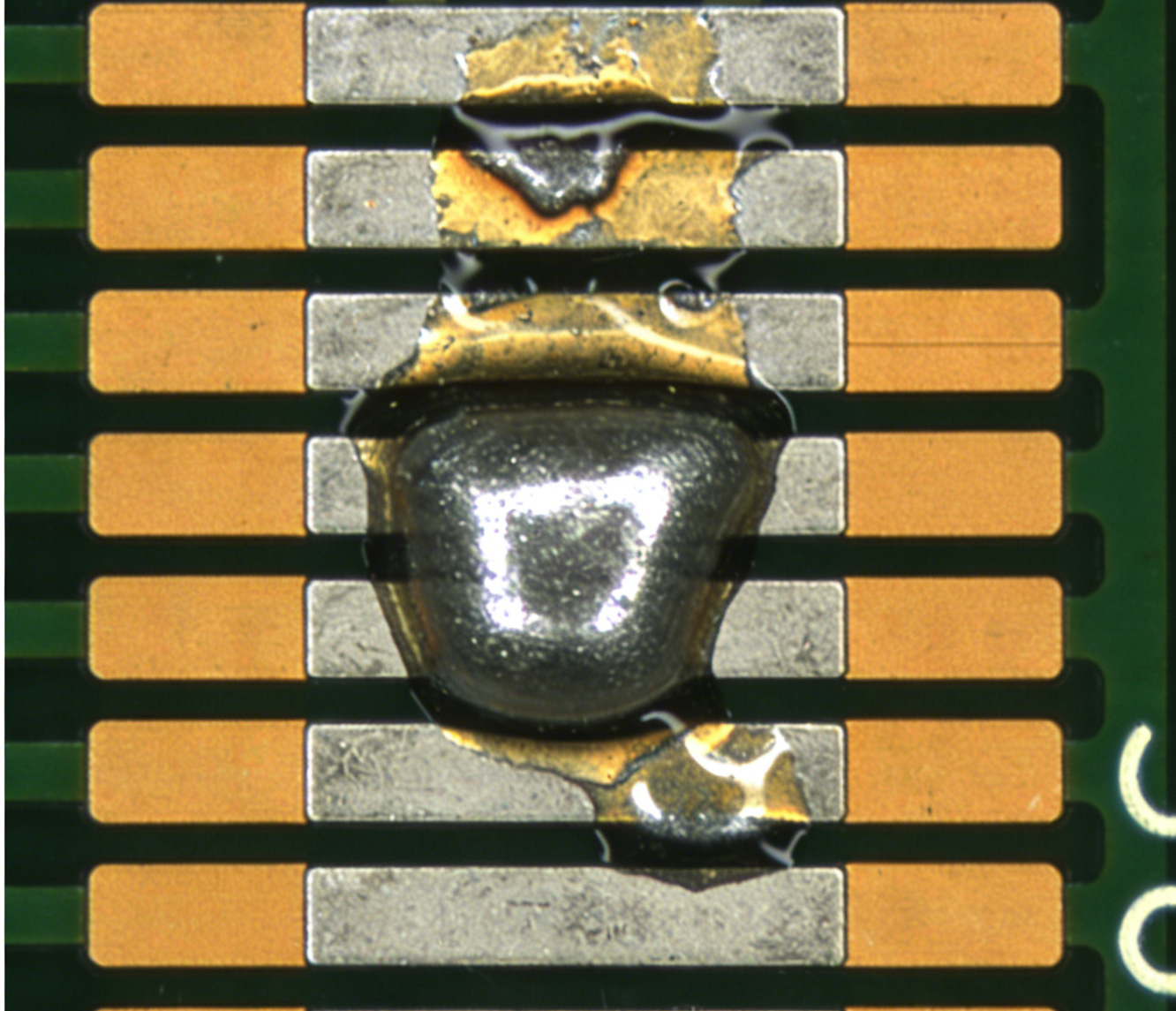

图2：锡膏过多
阻焊桥脱落：脱落面若光滑洁净，多为前处理不良导致的附着力问题。若脱落面带有纤维或粗糙不平，则可能是曝光固化不足，油墨本体强度不够，在热应力下从内部断裂。
阻焊桥起泡：多发生在厚铜板或高频板材。原因是板材在沉铜、电镀等湿流程中吸收了水分，后续热风整平时水分急剧汽化，形成蒸汽压力顶起了阻焊层。这要求板材必须有充分的预烘烤流程。
焊盘上锡不良：如果问题集中在阻焊桥边缘的焊盘上，很可能是因曝光过度或显影不净导致的 “阻焊坝” ，即极细的油墨残渣侵占焊盘，阻碍了上锡。
如果我们在现实生活中使用电器出故障了（不是专业人士不建议随便拆电器），怎么快速判断阻焊桥是否出问题？
看外观：例如遥控器，拆开后，观察电路板上的焊点，尤其是相邻近的焊点，如果之间的“绿油”有脱落、开裂、发黑的情况，大概率是阻焊桥坏了；
摸温度：设备工作时如果突然发烫，甚至有异味，关机冷却后拆开看，若焊点周围有焦痕，可能是阻焊桥失效导致短路。
